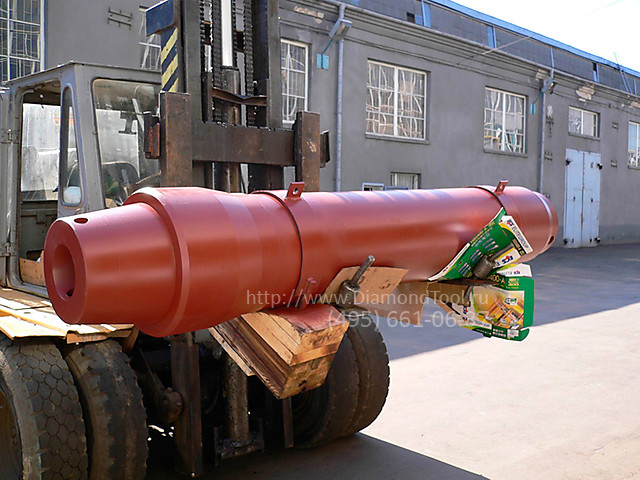

Пневматическая машина для забивания труб М400
Производитель: Нова Тек (Украина)
Пневмоударная машина в комплекте со спецоснасткой (поставляемой по заказу) предназначена для забивания в грунт стальных труб диаметром до 1420мм в горизонтальном, наклонном или вертикальном направлениях, как открытым так и закрытым передним концом.
Машина представляет собой пневматическое устройство ударного действия, позволяющее механизировать прокладку в грунте стальных труб, используемых в качестве трубопроводов, защитных кожухов трубопроводов и электрического кабеля, в качестве свай и т.п. Особенно эффективно применение машины при устройстве коммуникационных переходов под автомобильными и железнодорожными линиями, на территориях действующих предприятий, в зонах зеленых насаждений и т.п. От известных устройств аналогичного назначения (гидродомкратов, буровых установок и т.п.) машина выгодно отличается небольшими габаритами и весом, большей производительностью, меньшей трудоемкостью и стоимостью выполняемых работ, меньшим объемом подготовительно-заключительных работ, простотой обслуживания и надежностью в работе.
Внедрение трубы в грунт происходит под действием импульсов (ударов) машины, установленной на конце трубы и жестко соединенной с ней с помощью переходного устройства. Машина работает от передвижного компрессора производительностью не менее 20м3/мин; рабочее давление – 0,4-0,6 МПа или от двух компрессоров суммарной производительностью не более 20м3/мин, закачивающих воздух в ресивер емкостью не менее 0,06м3.
Трубы с наружным диаметром до 426мм забиваются закрытым концом (с оголовком), трубы с наружным диаметром свыше 426мм забиваются открытым концом (с заполнением трубы грунтом). В последнем случае, после полной или частичной забивки трубы, грунт из нее удаляется специальным грунтозаборным устройством (в комплект поставки не входит).
Технические характеристики
| Диаметр забиваемых труб (с открытым концом), мм, не более | 1420 |
| Диаметр забиваемых труб (с закрытым концом), мм, не более | 426 |
| Энергия единичного удара, Дж | 3700 ± 300 |
| Частота ударов, Гц | 2.8 |
| Рабочее давление сжатого воздуха, МПа | 0.6 ± 0.06 |
| Расход сжатого воздуха, куб.м./мин | 20 |
| Длина (без насадок и шланга), мм | 2590 |
| Диаметр корпуса (без насадок и шланга), мм | 410 |
| Диаметр бандажа (без насадок и шланга), мм | 470 |
| Масса (без насадок и шланга), кг | 1800 |
| Внутренний диаметр воздухоподводящих рукавов, мм | 63/75 |
КОМПЛЕКТ ПОСТАВКИ
- Ударный узел.
- Инструменты и принадлежности.
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| М400 | Машина для забивания труб Нова Тек М400 | 6499786.00 |  |
