Пневмомолот МП-90 для бестраншейной замены канализационных труб диаметром 110 мм

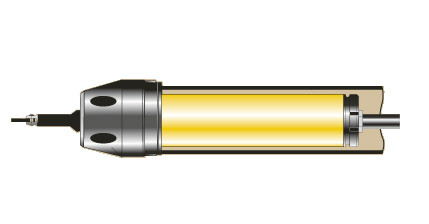

Машина для бестраншейной замены чугунных, керамических, асбестоцементных, бетонных и железобетонных труб диаметром 100 мм на полипропиленовые трубы диаметром 110 мм при помощи пневматического молота с мощностью удара 120 Дж и диаметром 90 мм. Технология бестраншейной прокладки и замены позволяет прокладывать или заменять трубы на участках плотной городской застройки, без разрушения коммуникаций или сооружений и выкапывания котлованов. Для замены старых труб на новые требуется погрузить в рабочий колодец пневмопробойник, расширительное устройство и секции пластикового трубопровода. В приемный колодец помещается анкерное устройство, которое помогает тросу пройти от лебедки через заменяемый трубопровод к носовой части пневмомолота. Лебедка помогает лучше передать ударное воздействие пневмомолота. Далее Запускается пневмомолот, он ударной силой воздействует на расширитель, который разрушает старую трубу и продвигает сразу за собой секцию новой пластиковой трубы. По ходу продвижения, секции пластиковых труб соединяются при помощи стыковой сварки.
Базовый набор состоит из:
- Ударного пневматического молота, который передает ударную силу на разрушитель старой трубы.
- Пикообразный разрушитель с коническими упорами для разрушения старой трубы
- Анкерное устройство для изменения направления лебедки с вертикального на горизонтальное
- Трубные ключи для монтажа секций нового трубопровода
Так же, дополнительно мы предлагаем приобрести пневматическую лебедку, при помощи которой новая труба тянется вслед за пневматическим пробойником и встает вместо старой разрушенной.
Технические характеристики пневмомолота
Энергия единичного удара, Дж | 120 |
Частота ударов, Гц | 6,5 |
Давление сжатого воздуха, МПа | 0,6 |
Расход воздуха, м³/мин | 2,25 |
Длина пневмопробойника | 1165 мм |
Диаметр пневмопробойника | 90 мм |
Масса, кг | 36 |
Технические характеристики труб
Материал трубы | Сталь | Полипропилен |
Диаметр ветхой заменяемой трубы | 100 мм | - |
Диаметр новой, устанавливаемой трубы | - | 110 мм |
Особенности
- Минимальный расход средств и времени на подготовку и выполнение работ.
- Оборудование позволяет работать с широким диапазоном диаметров труб.
- Компактные размеры дают возможность работать в уже существующих канализациях, не разрушая их.
- Оборудование позволяет производить замену коммуникаций большой длины.
- Все оборудование состоит из российских комплектующих, цена не зависит от колебаний валюты.
- Оборудование работоспособно в суровых климатических условиях нашей страны.
- Компрессорное оборудование дает мобильность, нет зависимости от сетей электропитания.
Комплект оборудования для бестраншейной замены труб с передней протяжкой
Порядковый номер | Наименование | Цена, руб | |
---|---|---|---|
1. | Пневмомолот МП-90 | по запросу | |
2. | Расширитель Р 110 П.П. | по запросу | |
3. | Анкерное устройство | по запросу | |
4. | Ключ трубный d 110 мм | по запросу | |
5. | ЗИП к МП-90, комплект | по запросу | |
6. | Рукав Ду 25 с разъемами, 100 м | по запросу |
