Профилегиб Sahinler 4R HPK-80

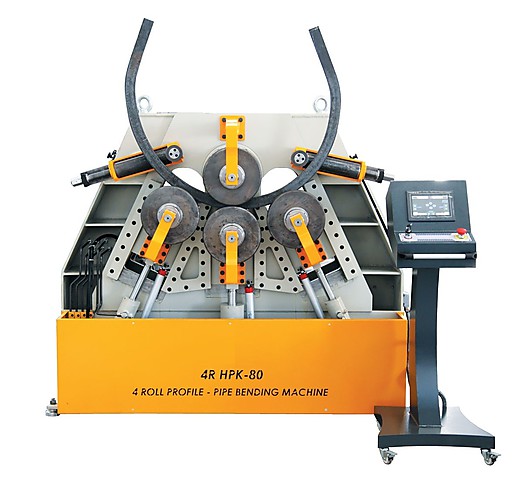

Профилегибочный станок Sahinler 4R HPK-80
Производитель: Sahinler (Турция)

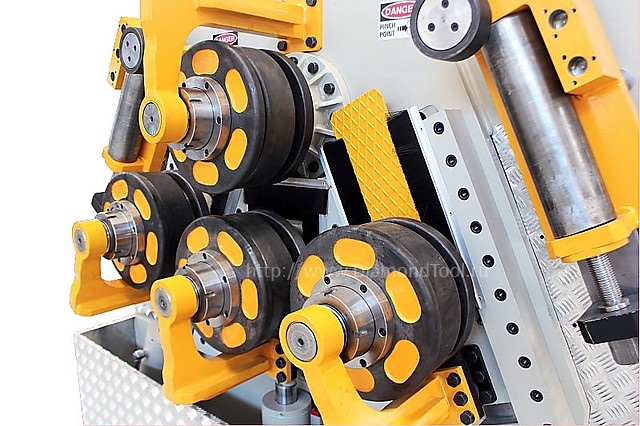

Четырехроликовый профилегибочный станок для гибки профилей различной формы и размера. Угол гиба может варьироваться и выставляться по ходу движения заготовки через ролики, таким образом, изгиб детали может быть симметричным и ассиметричным. На четырехроликовом станке возможна работа и в трехроликовом режиме. На данном станке есть возможность работы как в вертикальном так и в горизонтальном положении. Панель управления выносная - ЧПУ на роликах для перемещения и возможности выбора оптимальной позиции оператора.
Технические характеристики
Диаметр оси верхнего вала | 80 мм |
Диаметр оси нижних валков | 80 мм |
Диаметр валков | 290 мм |
Длина оси валков | 160 мм |
Приводные валки | 3 (верхний и два нижних боковых) |
Скорость вращения валков | 6 м/мин |
Мощность привода | 7,5 кВт |
Вес станка | 2000 кг |
Габариты станка (ДхШхВ) | 1700х1450х1200 мм |
Характеристики профилей
Профиль | Размер профиля | Минимальный внутренний диаметр, мм | Ролики |
80x20 30x10 |
800 300 |
Стандартные | |
125x25 60x5 |
600 300 |
Стандартные | |
45x45 15x15 |
500 380 |
Стандартные | |
Ø 50 Ø 15 |
500 380 |
Дополнительные | |
Ø 100x2,5 Ø 15x1 |
1200 380 |
Дополнительные | |
Ø 3"x5,48 Ø 1/2"x2,77 |
800 380 |
Дополнительные | |
80x25x3 25x15x2 |
800 350 |
Дополнительные | |
70x3 25x2 |
1300 400 |
Дополнительные | |
80x80x8 30x30x3 |
800 450 |
Дополнительные | |
70x70x7 30x30x3 |
700 450 |
Дополнительные | |
80x9 25х3,5 |
800 280 |
Дополнительные | |
70x8 25х3,5 |
800 280 |
Стандартные | |
80x9 30x4 |
800 300 |
Стандартные | |
UPN 120 UPN 180 |
800 600 |
Стандартные | |
UPN 140 UPN 140 UPN 100 |
1600 1000 800 |
Стандартные | |
IPN 120 IPN 80 |
600 400 |
Стандартные |
Стандартная комплектация станка
- 4-х валковый станок.
- Сварная конструкция станка, выполненная из закаленной стали.
- 3 приводных ролика. Нижний ролик холостой.
- Горизонтальные и вертикальные рабочие позиции.
- Мобильная панель управления.
- Закаленные стандартные валки.
- Прочные, закаленные валы, выполненные из специальной стали.
- Нижний и боковые валки перемещаются благодаря гидравлике.
- В стандартной комплектации 3 приводных ролика и положения этих роликов контролируется вручную.
- УЦИ- мобильная панель управления.
- Электрика : Siemens (Германия) или Telemecanique (Франция).
- Станок выполнен в соответствии со стандартами ЕС.(CE Mark) и стандартом сертифицирования ISO 9000.
Прайс лист
Артикул | Наименование | Цена, руб | |
---|---|---|---|
4RHPK-80 | Профилегибочный станок Sahinler 4R HPK-80 | по запросу |
