Станок для снятия фаски CHP-21G INV

Станок для снятия фаски CHP-21G INV

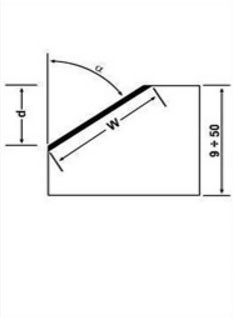

  • Схема фаски

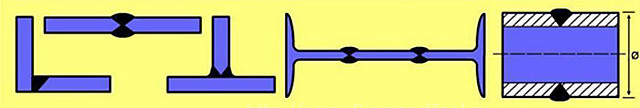

  • Возможные варианты снятия фасок

Производитель: Cevisa (Испания)

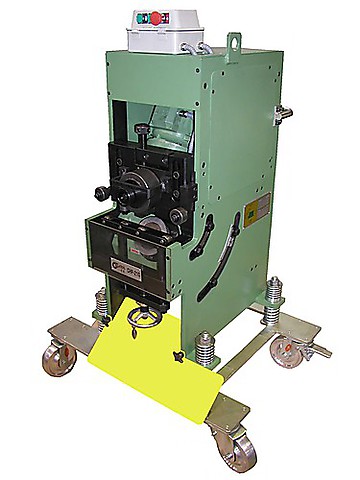

Станок для снятия фаски CHP-21G INV - это "перевернутый" станок CHP-21G, позволяющий снимать фаску с нижней кромки листа без дополнительных манипуляций с заготовкой. Удобен при работе с крупноразмерными заготовками. Отличается долгим сроком службы благодаря укрепенной конструкции. Легок в транспортировке благодаря колесной тележке. Отличается низким уровнем шума при работе (до 70 dB), поэтому оператору не требуются наушники.


Таблица внизу показывает, какие параметры можно получить с помощью станков модели CHP-21G INV в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (глубина разделки или катет); R - твердость металла.

  Углеродистая сталь
R=40 Кг/мм2     R=50 Кг/мм2     R=60 Кг/мм2
a w d w d w d
25° 20 18 16 14.5 13 12
30° 20 17.5 16 14 13 11
35° 20 16.5 16 13 13 10.5
37.5° 20 16 16 12.5 13 10
45° 20 14 16 11.5 13 9
x ° 20 w*cos a 16 w*cos a 13 w*cos a



  Нержавеющая сталь
R=50 Кг/мм2    R=60 Кг/мм2    R=70 Кг/мм2
a w d w d w d
25° 9.5 8.5 8 7.5 7 6.5
30° 9.5 8 8 7 7 6
35° 9.5 8 8 6.5 7 6
37.5° 9.5 7.5 8 6.5 7 5.5
45° 9.5 6.5 8 5.5 7 5
x ° 9.5 w*cos a 8 w*cos a 7 w*cos a



Пример. Нам надо снять фаску с углом 45°, заготовка — из углеродистой стали с твердостью R=40 кг/мм2. Смотрим верхнюю половину таблицы. В крайнем левом столбце (градусы; а) находим значение «45°». От этого значения идем вправо по строке до столбца R=40 кг/мм2. Значения, которые мы находим, - это ширина фаски (в данном примере — 20 мм) и глубина фаски (на данном примере — 14 мм). То есть при заданных условиях (угол фаски 45° и заготовка из углеродистой стали с твердостью R=45 кг/мм2) можно получить фаску шириной до 20 мм и глубиной до 14 мм.

Технические характеристики

Вид обработки кромкоскалывание
Скорость обработки 1,7 м/мин
Угол фаски (min-max) 20°-45°
Максимальная ширина фаски 20 мм
Толщина обрабатываемого листа (min-max) 9-50 мм
Автоматическая подача +
Скорость подачи 1,7 м/мин
Надежное крепление на листе +
Электрический привод 2,95 кВт х 380 V х 3 фазы
Возможность обработки труб от 150 мм
Вес 430 кг

Особенности

  • Станок удобен при работе с крупноразмерными заготовками.
  • Отличается долгим сроком службы благодаря крепкой и надежной конструкции.
  • Удобен в транспортировке.
  • При работе производит очень мало шума (до 70 dB), поэтому оператору не требуются наушники.

Прайс лист

Артикул Наименование Цена, руб
CHP-21G-INVСтанок для снятия фаски CHP-21G INVпо запросу

Отправить запрос
