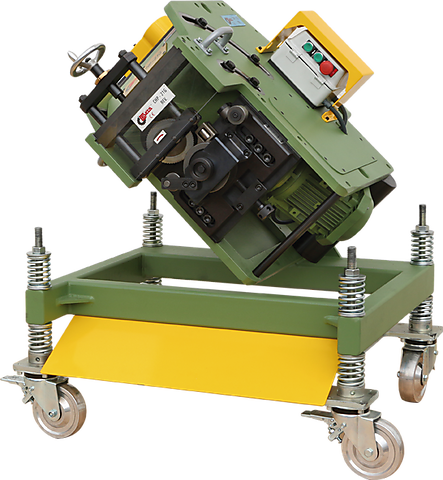

Станок для снятия фаски CHP-21G REV
Производитель: Cevisa (Испания)
Станок для снятия фаски CHP-21G REV является модификацией станка CHP-21G, который может работать как в стандартном, так и в перевернутом положении. Это позволяет снимать фаску как в верхней кромки листа, так и с нижней. При этом не требуется производить никаких манипуляций с заготовкой, что важно при крупных габаритах. Также станок отличается низким уровнем шума, что позволяет оператору работать без использования защитных наушников.

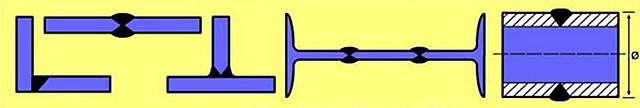

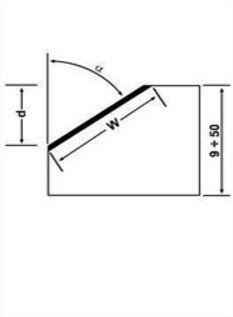

Таблица внизу показывает, какие параметры можно получить с помощью станков модели CHP-21G REV в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (глубина разделки, катет); R - твердость металла.
Углеродистая сталь | ||||||
R=40 Кг/мм2 | R=50 Кг/мм2 | R=60 Кг/мм2 | ||||
a | w | d | w | d | w | d |
25° | 20 | 18 | 16 | 14.5 | 13 | 12 |
30° | 20 | 17.5 | 16 | 14 | 13 | 11 |
35° | 20 | 16.5 | 16 | 13 | 13 | 10.5 |
37.5° | 20 | 16 | 16 | 12.5 | 13 | 10 |
45° | 20 | 14 | 16 | 11.5 | 13 | 9 |
x ° | 20 | w*cos a | 16 | w*cos a | 13 | w*cos a |
Нержавеющая сталь | ||||||
R=50 Кг/мм2 | R=60 Кг/мм2 | R=70 Кг/мм2 | ||||
a | w | d | w | d | w | d |
25° | 9.5 | 8.5 | 8 | 7.5 | 7 | 6.5 |
30° | 9.5 | 8 | 8 | 7 | 7 | 6 |
35° | 9.5 | 8 | 8 | 6.5 | 7 | 6 |
37.5° | 9.5 | 7.5 | 8 | 6.5 | 7 | 5.5 |
45° | 9.5 | 6.5 | 8 | 5.5 | 7 | 5 |
x ° | 9.5 | w*cos a | 8 | w*cos a | 7 | w*cos a |
Например, нам надо снять фаску с углом 45°, заготовка — из углеродистой стали с твердостью R=40 кг/мм2. Смотрим верхнюю половину таблицы. В крайнем левом столбце (градусы; а) находим значение «45°». От этого значения идем вправо по строке до столбца R=40 кг/мм2. Значения, которые мы находим, - это ширина фаски (в данном примере — 20 мм) и глубина фаски (на данном примере — 14 мм). То есть при заданных условиях (угол фаски 45° и заготовка из углеродистой стали с твердостью R=40 кг/мм2) можно получить фаску шириной до 20 мм и глубиной до 14 мм.
Технические характеристики
Вид обработки | кромкоскалывание |
Скорость обработки | 1,7 м/мин |
Угол фаски (min-max) | 20°-45° |
Максимальная ширина фаски | 20 мм |
Толщина обрабатываемого листа (min-max) | 9-50 мм |
Автоматическая подача | + |
Скорость подачи | 1,7 м/мин |
Надежное крепление на листе | + |
Электрический привод | 2,95 кВт х 380 V х 3 фазы |
Возможность обработки труб | от 150 мм |
Вес | 430 кг |
Особенности
- Станок удобен при работе с крупноразмерными заготовками.
- Может снимать фаску как с верхней, так и с нижней кромки листа без манипуляций с заготовкой.
- Отличается долгим сроком службы благодаря крепкой и надежной конструкции.
- Удобен в транспортировке.
- При работе производит очень мало шума (до 70 dB), поэтому оператору не требуются наушники.
