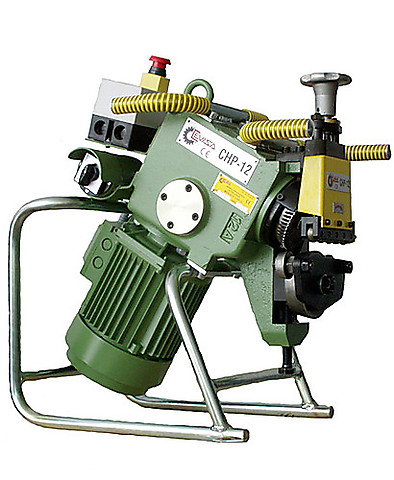

Станок для снятия фаски CHP-12

Станок для снятия фаски CHP-12

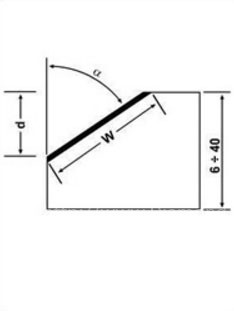

  • Схема фаски

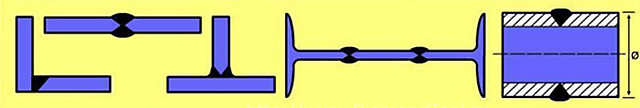

  • Возможные варианты обработки кромок

Производитель: Cevisa (Испания)

Станок для снятия фаски CHP-12 используется для обработки односторонних или двухсторонних кромок листов из алюминия и его сплавов, а также из углеродистой или нержавеющей стали. Если заготовка небольшая и может подаваться вручную - станок можно использовать в настольном варианте. Если же размеры и вес заготовки не позволяют ее транспортировать, то станок можно расположить на кромке с помощью балансира или тележки, или без применения дополнительных приспособлений. Конструкция станка обеспечивает механическую подачу листа при стационарном использовании, или автоматическое перемещение его по заготовке при мобильном использовании.

В таблице приведены технические данные: какую фаску можно снять фаскоснимателем СНР-12 в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (катет); R - твердость металла;

  Углеродистая сталь
R=40 Кг/мм2     R=50 Кг/мм2     R=60 Кг/мм2
a w d w d w d
22.5° 12 11 10 9 8 7.5
30° 12 10 10 8.5 8 7
35° 12 9.5 10 8 8 6.5
37.5° 12 9 10 7.5 8 6
45° 12 8.5 10 7 8 5.5
  Нержавеющая сталь
R=50 Кг/мм2    R=60 Кг/мм2    R=70 Кг/мм2
a w d w d w d
22.5° 6 5.5 5 4.5 4.2 3.8
30° 6 5 5 4.3 4.2 3.6
35° 6 5 5 4 4.2 3.5
37.5° 6 4.5 5 4 4.2 3.3
45° 6 4 5 3.5 4.2 3

Пример: необходимо снять фаску под углом 30° на заготовке из углеродистой стали с твердостью R = 50 кг/мм2. Необходимы данные из верхней таблицы, они приведены для углеродистой стали. В крайнем левом столбце (градусы: а) находим значение 30°. От этого значения идем вправо по строке до столбца R = 50 кг/мм2. Значения, которые мы находим: ширина фаски - 10 мм и глубина фаски - 8,5 мм. То есть при заданных условиях можно получить фаску шириной до 10 мм и глубиной до 8,5 мм.

Технические характеристики

Вид обработки кромкоскалывание
Скорость обработки 2,6 м/мин
Угол фаски (min-max) 22.5°-45°
Максимальная ширина фаски 12 мм
Толщина обрабатываемого листа (min-max) 6-40 мм
Скорость подачи 2,6 м/мин
Автоматическая подача +
Надежное крепление на листе +
Электрический привод 2,2 кВт х 380V х 3 фазы
Возможность обработки труб диаметром от 100 мм
Диаметр фрезы 93 мм
Вес 65 кг

Особенности

  • Обработка односторонних или двухсторонних кромок.
  • Возможность стационарного или мобильного использования станка.
  • Механическая подача материала.
  • Электронное отключение систем.
  • Защита электрических цепей от перегрузки.

Видеообзор станка для снятия фаски CHP-12

Прайс лист

Артикул Наименование Цена, руб.
CHP-12Станок для снятия фаски CHP-12по запросу
