Станок для снятия фаски СНР-12 INV
Производитель: Cevisa (Испания)

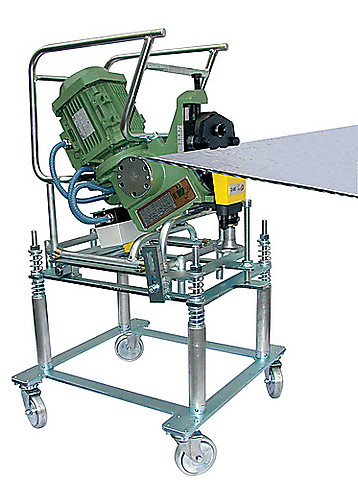

Станок для снятия фаски СНР-12 INV - это "перевернутая" версия станка СНР-12, что позволяет снимать фаску с нижней части листа без излишних манипуляций. Скорость обработки листа равна скорости подачи и составляет 2,6 м/мин.

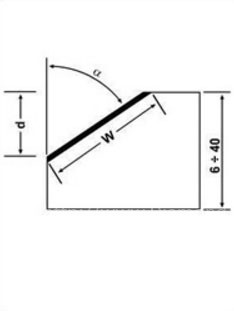

Таблица внизу показывает, какие параметры можно получить с помощью станков модели СНР 12G в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (глубина разделки) (катет); R - твердость металла;
| Углеродистая сталь | ||||||
| R=40 Кг/мм2 | R=50 Кг/мм2 | R=60 Кг/мм2 | ||||
| a | w | d | w | d | w | d |
| 22.5° | 12 | 11 | 10 | 9 | 8 | 7.5 |
| 30° | 12 | 10 | 10 | 8.5 | 8 | 7 |
| 35° | 12 | 9.5 | 10 | 8 | 8 | 6.5 |
| 37.5° | 12 | 9 | 10 | 7.5 | 8 | 6 |
| 45° | 12 | 8.5 | 10 | 7 | 8 | 5.5 |
| Нержавеющая сталь | ||||||
| R=50 Кг/мм2 | R=60 Кг/мм2 | R=70 Кг/мм2 | ||||
| a | w | d | w | d | w | d |
| 22.5° | 6 | 5.5 | 5 | 4.5 | 4.2 | 3.8 |
| 30° | 6 | 5 | 5 | 4.3 | 4.2 | 3.6 |
| 35° | 6 | 5 | 5 | 4 | 4.2 | 3.5 |
| 37.5° | 6 | 4.5 | 5 | 4 | 4.2 | 3.3 |
| 45° | 6 | 4 | 5 | 3.5 | 4.2 | 3 |
Пример: необходимо снять фаску под углом 30° на заготовке из углеродистой стали с твердостью R = 50 кг/мм2. Необходимы данные из верхней таблицы, они приведены для углеродистой стали. В крайнем левом столбце (градусы: а) находим значение 30°. От этого значения идем вправо по строке до столбца R = 50 кг/мм2. Значения, которые мы находим: ширина фаски - 10 мм и глубина фаски - 8,5 мм. То есть при заданных условиях, можно получить фаску шириной до 10 мм и глубиной до 8,5 мм.
Технические характеристики
| Вид обработки | кромкоскалывание |
| Скорость обработки | 2,6 м/мин |
| Угол фаски (min-max) | 22.5°-45° |
| Максимальная ширина фаски | 12 мм |
| Толщина обрабатываемого листа (min-max) | 6-40 мм |
| Скорость подачи | 2,6 м/мин |
| Автоматическая подача | + |
| Надежное крепление на лист | + |
| Электрический привод | 2,2 кВт х 380 V х 3 фазы |
| Возможность обработки труб | от 100 мм |
| Диаметр фрезы | 93 мм |
| Вес | 65 кг |
Особенности
- Возможность стационарного или мобильного использования станка.
- Автоматическая подача материала.
- Электронное отключение систем.
- Защита электрических цепей от перегрузки.
Видеообзор станка для снятия фаски СНР-12 INV
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| СНР-12-INV | Станок для снятия фаски СНР-12 INV | по запросу | |
Отправить запрос
Чтобы купить интересующую вас продукцию или задать вопрос,
вы можете связаться с нами по телефону или отправить запрос заполнив форму:
