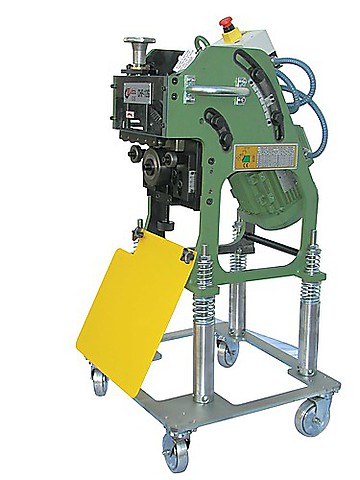

Станок для снятия фаски CHP-12G

Станок для снятия фаски CHP-12G
  • Схема фаски

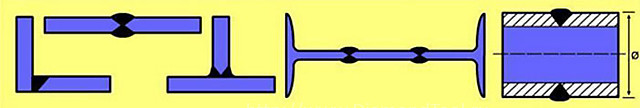

  • Возможные варианты обработки кромок

Производитель: Cevisa (Испания)

Станок для снятия фаски CHP-12G используется для обработки кромок листов из алюминия и его сплавов, а также из углеродистой или нержавеющей стали. Если заготовка небольшая и может подаваться вручную - станок можно использовать в стационарном варианте. Если же размеры и вес заготовки не позволяют ее транспортировать, то станок можно расположить на кромке с помощью тележки. Конструкция станка обеспечивает механическую подачу листа при стационарном использовании, или автоматическое перемещение его по заготовке при мобильном использовании. Встроенное устройство изменения угла фаски - уникальная особенность данного станка, позволяющая непрерывно регулировать угол фаски.

Таблица внизу показывает, какие параметры можно получить с помощью станков модели СНР 12G в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (глубина разделки) (катет); R - твердость металла;

  Углеродистая сталь
R=40 Кг/мм2     R=50 Кг/мм2     R=60 Кг/мм2
a w d w d w d
25° 12 11 10 9 8 7.5
30° 12 10 10 8.5 8 7
35° 12 9.5 10 8 8 6.5
37.5° 12 9 10 7.5 8 6
45° 12 8.5 10 7 8 5.5
x ° 12 w*cos a 10 w*cos a 8 w*cos a



  Нержавеющая сталь
R=50 Кг/мм2    R=60 Кг/мм2    R=70 Кг/мм2
a w d w d w d
25° 6 5.5 5 4.5 4.2 3.8
30° 6 5 5 4.3 4.2 3.6
35° 6 5 5 4 4.2 3.5
37.5° 6 4.5 5 4 4.2 3.3
45° 6 4 5 3.5 4.2 3
x ° 6 w*cos a 5 w*cos a 4.2 w*cos a



Пример. Нам надо снять фаску с углом 25°, заготовка выполнена из нержавеющей стали с твердостью R=60 кг/мм2. Смотрим нижнюю половину таблицы. В крайнем левом столбце (градусы; а) находим значение «25°». От этого значения идем вправо по строке до столбца R=60 кг/ммо. Значения, которые мы находим - это ширина фаски (на данном примере — 5 мм) и глубина фаски (на данном примере — 4,5 мм). То есть при заданных условиях (угол фаски 25° и заготовка из нержавеющей стали с твердостью R=60 кг/мм2) можно получить фаску шириной до 5 мм и глубиной до 4,5 мм.

Технические характеристики

Вид обработки кромкоскалывание
Скорость обработки 2,6 м/мин
Угол фаски (min-max) 20°-45°
Максимальная ширина фаски 12 мм
Толщина обрабатываемого листа (min-max) 6-30 мм
Автоматическая подача +
Скорость подачи 2,6 м/мин
Надежное крепление на листе +
Электрический привод 2,2 кВт х 380 V х 3 фазы
Возможность обработки труб диаметром от 100 мм
Вес 110 кг

Особенности

  • Возможность стационарного или мобильного использования станка.
  • Механическая подача материала.
  • Электронное отключение систем.
  • Защита электрических цепей от перегрузки.

Демонстрация работы кромкоскалывающей машины CHP-12G

Прайс лист

Цена указана в евро!
Артикул Наименование Цена, руб.
CHP-12GСтанок для снятия фаски CHP-12Gпо запросу
