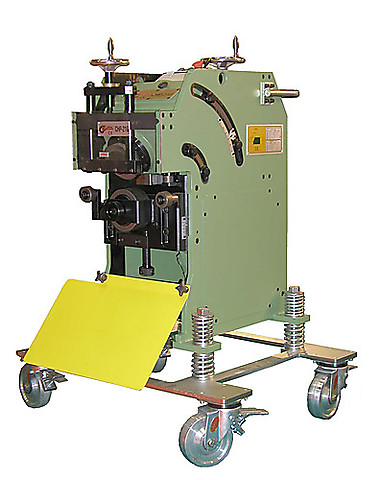

Станок для снятия фаски CHP-21G

Станок для снятия фаски CHP-21G

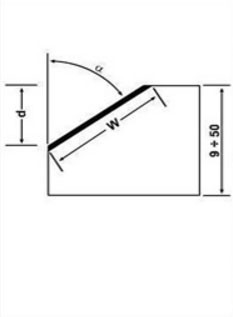

  • Схема фаски

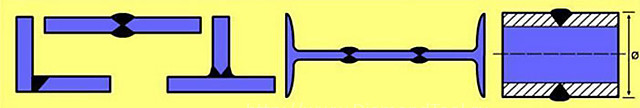

  • Возможные варианты обработки кромок

Производитель: Cevisa (Испания)

Станок для снятия фаски CHP-21G удобен при работе с крупноразмерными заготовками. Отличается долгим сроком службы благодаря укрепенной конструкции. Удобен при транспортировке благодаря колесной тележке. Отличается низким уровнем шума при работе (до 70 dB), поэтому оператору не требуются наушники.

Таблица внизу показывает, какие параметры можно получить с помощью станков модели СНР 21G в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (глубина разделки) (катет); R - твердость металла;

  Углеродистая сталь
R=40 Кг/мм2     R=50 Кг/мм2     R=60 Кг/мм2
a w d w d w d
25°   20   18 16   14.5 13   12
30° 20 17.5 16 14 13 11
35° 20 16.5 16 13 13 10,5
37.5° 20 16 16 12,5 13 10
45° 20 14 16 11,5 13 9
x ° 20 w*cos a 16 w*cos a 13 w*cos a



  Нержавеющая сталь
R=50 Кг/мм2    R=60 Кг/мм2    R=70 Кг/мм2
a w d w d w d
25°   9.5   8.5  8   7.5 7   6.5
30° 9.5 8 8 7 7 6
35° 9.5 8 8 6.5 7 6
37.5° 9.5 7.5 8 6.5 7 5.5
45° 9.5 6.5 8 5.5 7 5
x ° 9.5 w*cos a 8 w*cos a 7 w*cos a



Пример. Нам надо снять фаску с углом 45°, заготовка — из углеродистой стали с твердостью R=40 кг/мм2. Смотрим верхнюю половину таблицы. В крайнем левом столбце (градусы; а) находим значение «45°». От этого значения идем вправо по строке до столбца R=40 кг/мм2. Значения, которые мы находим, - это ширина фаски (в данном примере — 20 мм) и глубина фаски (на данном примере — 14 мм). То есть при заданных условиях (угол фаски 45° и заготовка из углеродистой стали с твердостью R=45 кг/мм2) можно получить фаску шириной до 20 мм и глубиной до 14 мм.

Технические характеристики

Вид обработки кромкоскалывание
Скорость обработки 1,7 м/мин
Угол фаски (min-max) 20°-45°
Максимальная ширина фаски 20 мм
Толщина обрабатываемого листа (min-max) 9-50 мм
Автоматическая подача +
Скорость подачи 1,7 мм
Надежное крепление на листе +
Электрический привод 2,95 кВт х 380 V х 3 фазы
Возможность обработки труб диаметром от 150 мм
Вес 370 кг

Особенности

  • Станок удобен при работе с крупноразмерными заготовками.
  • Отличается долгим сроком службы благодаря крепкой и надежной конструкции.
  • Удобен в транспортировке.
  • При работе производит очень мало шума (до 70 dB), поэтому оператору не требуются наушники.

Прайс лист

Артикул Наименование Цена, руб.
CHP-21GСтанок для снятия фаски CHP-21Gпо запросу
