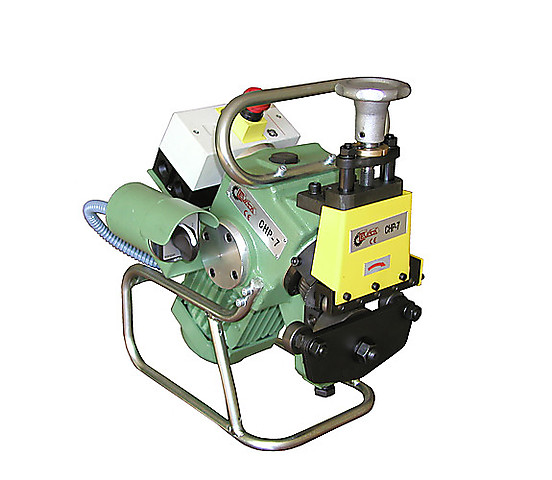

Станок для снятия фаски CHP-7

Станок для снятия фаски CHP-7

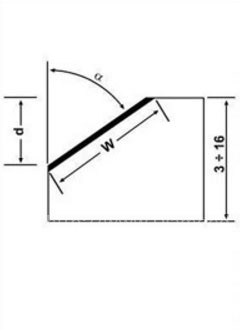

  • Схема фаски

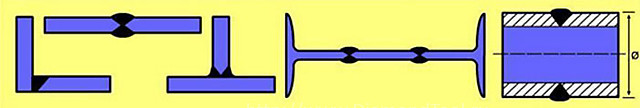

  • Возможные варианты обработки кромок

Производитель: Cevisa (Испания)

Станок для снятия фаски CHP-7 сменил популярную машину CHP-6. В нем усилена конструкция редуктора, благодаря чему станок можно эксплуатировать в режимах, близких к предельным. Используется для обработки односторонних или двухсторонних кромок листов из алюминия и его сплавов, а также из углеродистой или нержавеющей стали. Если заготовка небольшая и может подаваться вручную - станок можно использовать в настольном варианте. Если же размеры и вес заготовки не позволяют ее транспортировать, то станок можно расположить на кромке с помощью балансира или тележки, или без применения дополнительных приспособлений. Конструкция станка обеспечивает механическую подачу листа при стационарном использовании, или перемещение его по заготовке при мобильном использовании.

В таблице приведены технические данные: какую фаску можно снять кромкоскалывающим агрегатом СНР-7 в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (катет); R - твердость металла;

  Углеродистая сталь
R=40 Кг/мм2     R=50 Кг/мм2     R=60 Кг/мм2
a w d w d w d
22.5° 6 5,5 5 4,5 4 3,5
30° 6 5 5 4,5 4 3,5
35° 6 5 5 4 4 3
37.5° 6 4,5 5 4 4 3
45° 6 4 5 3,5 4 3
  Нержавеющая сталь
R=50 Кг/мм2    R=60 Кг/мм2    R=70 Кг/мм2
a w d w d w d
22.5° 3 2,5 2,5 2 2 1,5
30° 3 2,5 2,5 2 2 1,5
35° 3 2,5 2,5 2 2 1,5
37.5° 3 2 2,5 2 2 1,5
45° 3 2 2,5 1,5 2 1,5

Пример: необходимо снять фаску под углом 30° на заготовке из углеродистой стали с твердостью R = 50 кг/мм². Необходимы данные из верхней таблицы, они приведены для углеродистой стали. В крайнем левом столбце (градусы: а) находим значение 30°. От этого значения идем влево по строке до столбца R = 50 кг/мм². Значения, которые мы находим: ширина фаски - 5 мм и глубина фаски - 4,5 мм. То есть при заданных условиях, можно получить фаску шириной до 5 мм и глубиной до 4,5 мм.

Технические характеристики

Вид обработки кромкоскалывание
Скорость обработки 1,8 м/мин
Угол фаски (min-max) 22.5°-45°
Максимальная ширина фаски 6 мм
Толщина обрабатываемого листа (min-max) 3-16 мм
Скорость подачи 1,8 м/мин
Автоматическая подача +
Надежное крепление на листе +
Электрический привод 0,75 кВт х 380 В х 3 фазы
Мощность привода фрезы 750 Вт
Возможность обработки труб от 100 мм
Диаметр фрезы 93 мм
Вес 34 кг

Особенности

  • Усиленная конструкция редуктора для тяжелых режимов работы.
  • Обработка односторонних или двухсторонних кромок.
  • Возможность стационарного или мобильного использования станка.
  • Механическая подача материала.
  • Электронное отключение систем.
  • Защита электрических цепей от перегрузки.

Прайс лист

Артикул Наименование Цена, руб.
CHP-7Станок для снятия фаски CHP-7по запросу
