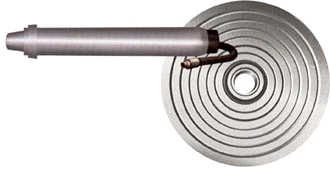

Машина для забивания труб СО-166М
Производитель: Нова Тек (Украина)
Назначение машины – забивание в грунт стальных труб в горизонтальном, наклонном или вертикальном направлении.
Машина представляет собой устройство, позволяющее механизировать укладку в грунт стальных труб при бестраншейной прокладке подземных коммуникаций. Прокладка трубы производится за счет ударных воздействий жестко присоединенного к ней ударного узла. При забивании трубы с заглушенным передним концом происходит уплотнение грунта в радиальном направлении. При прокладке открытой трубы грунт поступает внутрь ее. Машина работает от стационарного или передвижного источника сжатого воздуха.
Трубы могут забиваться закрытым концом (с оголовком) диаметром до 325мм или открытым концом (с заполнением трубы грунтом) диаметром до 1020мм (в стандартном комплекте до 630мм). В последнем случае, после полной или частичной забивки трубы, грунт из нее удаляется с помощью специального грунтозаборного устройства (в комплект поставки не входит). Точность забивания труб в заданном направлении определяется правильностью установки их в первоначальном положении (прицеливанием) и свойствами грунта. После внедрения трубы в грунт направление забивания корректировке не поддается.
Стальные трубы, забитые в грунт машиной СО-166М, используются в качестве: непосредственно трубопроводов, кожухов для укладки коммуникаций, свай (вертикальные) при сооружении эстакад, а также в качестве электродов активной электрохимической защиты газо- и нефтепроводов и т.п. Особенно эффективно применение машины при устройстве коммуникационных переходов под автомобильными и железнодорожными линиями, на территориях действующих предприятий, в зонах зеленых насаждений и т.п.
Технические характеристики
| Диаметр забиваемых труб (с открытым концом), мм | 425, 530, 630, 720, 820, 920, 1020 |
| Диаметр забиваемых труб (с закрытым концом), мм | 219, 273, 325 |
| Длина забиваемой трубы, м, не более | 25* |
| Энергия единичного удара, Дж | 1900 ± 100 |
| Частота ударов, Гц | 2.5 |
| Рабочее давление сжатого воздуха, МПа | 0.6 ± 0.06 |
| Расход сжатого воздуха, куб.м./с | 0.11 |
| Скорость забивания трубы, м/с | 0.14*10-3 – 4.2*10-3 |
| Габаритные размеры (без комплекта насадок и шланга): | |
| длина, мм | 1750 |
| диаметр, мм | 235 |
| Масса (без комплекта насадок и шланга), кг | 400 |
| Масса комплекта, кг | 675 |
КОМПЛЕКТ ПОСТАВКИ
- Ударный узел.
- Комплект насадок (Ø219, 273, 426, 530, 630мм).
- Шланг Ø38мм (20 м).
- Инструменты и принадлежности.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
- Масленка – предназначена для подачи масла для смазывания трущихся частей пробойника. Присоединяется между машиной и компрессором и в процессе работы смазывает трущиеся детали машины. Необходима для подачи масла в ударный узел непосредственно во время работ.
- Устройство поддерживающее СО166.60.000 – для соединения машины с забиваемой трубой. Устанавливается на заднюю гайку машины и ремнями притягивается к забиваемой трубе.
- Грунтозаборное устройство – предназначено для извлечения грунта из забиваемых труб диаметром 325, 425, 530, 630мм. Применяется с машинами ИП-4603А (для труб от Ø325мм), ИП-4603А (для труб от Ø425мм), СО-134А (для труб от Ø530мм).
- Пневмовытеснитель грунта – предназначен для удаления грунта из труб Ø108-530мм (при забивании труб открытым концом) посредством сжатого воздуха.
- Комплект запчастей.
Презентация машины для забивания труб СО166
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| СО166М | Машина для забивания труб Нова Тек СО166М | 2319530.25 |  |
