Пневмомолот МП-130 для бестраншейной замены канализационных труб диаметром 160 мм

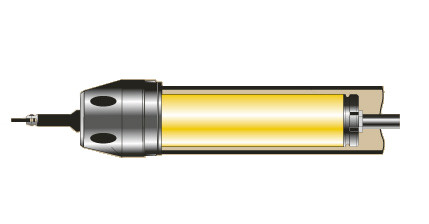

Машина для бестраншейной замены чугунных, керамических, асбестоцементных, бетонных и железобетонных труб диаметром 100 -150 мм на полипропиленовые трубы диаметром 160 мм при помощи пневматического молота с мощностью удара 180 Дж и диаметром 130 мм. Технология бестраншейной прокладки позволяет прокладывать трубы на участках плотной городской застройки, без разрушения коммуникаций или сооружений и выкапывания котлованов. Для замены старых труб на новые требуется погрузить в рабочий колодец пневмопробойник, расширительное устройство и секции пластикового трубопровода. В приемный колодец помещается анкерное устройство, которое помогает тросу пройти от лебедки через заменяемый трубопровод к носовой части пневмомолота. Лебедка помогает лучше передать ударное воздействие пневмомолота. Далее Запускается пневмомолот, он ударной силой воздействует на расширитель, который разрушает старую трубу и продвигает сразу за собой секцию новой пластиковой трубы. По ходу продвижения, секции пластиковых труб соединяются при помощи стыковой сварки.
Базовый набор состоит из:
- Ударного пневматического молота, который передает ударную силу на разрушитель старой трубы.
- Пикообразный разрушитель с коническими упорами для разрушения старой трубы
- Анкерное устройство для изменения направления лебедки с вертикального на горизонтальное
- Трубные ключи для монтажа секций нового трубопровода
Так же, дополнительно мы предлагаем приобрести пневматическую лебедку, при помощи которой новая труба тянется вслед за пневматическим пробойником и встает вместо старой разрушенной.
Технические характеристики пневмомолота
| Энергия единичного удара, Дж | 180 |
| Частота ударов, Гц | 7,5 |
| Давление сжатого воздуха, МПа | 0,6 |
| Расход воздуха, м³/мин | 3,5 |
| Длина пневмопробойника | 1160 |
| Диаметр пневмопробойника | 130 |
| Масса, кг | 62 |
Технические характеристики труб
| Материал трубы | Сталь | Полипропилен |
| Диаметр ветхой заменяемой трубы | 100 - 150 мм | - |
| Диаметр новой, устанавливаемой трубы | - | 160 мм |
Особенности
- Минимальный расход средств и времени на подготовку и выполнение работ.
- Оборудование позволяет работать с широким диапазоном диаметров труб.
- Компактные размеры дают возможность работать в уже существующих канализациях, не разрушая их.
- Оборудование позволяет производить замену коммуникаций большой длины.
- Все оборудование состоит из российских комплектующих, цена не зависит от колебаний валюты.
- Оборудование работоспособно в суровых климатических условиях нашей страны.
- Компрессорное оборудование дает мобильность, нет зависимости от сетей электропитания.
Комплект оборудования для бестраншейной замены труб с передней протяжкой
| Порядковый номер | Наименование | Цена, руб | |
|---|---|---|---|
| 1. | Пневмомолот МП-130 | по запросу | |
| 2. | Расширитель Р 160 П.П. | по запросу | |
| 3. | Анкерное устройство | по запросу | |
| 4. | Ключ трубный d 160 мм | по запросу | |
| 5. | ЗИП к МП-130, комплект | по запросу | |
| 6. | Рукав Ду 25 с разъемами, 40 м | по запросу | |
| 7. | Рукав Ду 38 с разъемами, 60 м | по запросу | |
