Комплекс для бестраншейной замены коммуникаций Нова Тек МПС-01.01
Производитель: Нова Тек (Украина)
Комплекс оборудования для бестраншейной замены труб предназначен для замены старых канализационных труб из хрупких материалов (керамика, асбоцемент, бетон) на полиэтиленовые трубы диаметром 315 мм без разрушения дорожного покрытия и канализационного колодца.
При замене коммуникаций аварийный участок сети отключается в начальном и конечном колодцах. Из начального колодца в трубопровод вводится пневмомолот с разрушающим расширителем. Через конечный колодец пневмомолот подтягивается тросом пневматической лебедки. При работе ударного механизма удар передается на расширитель и через него на старую трубу. Происходит разрушение старой трубы (осколки втрамбовываются в грунт) и расширение грунта до наружного диаметра расширителя. В образовавшийся канал при движении пневмомолота затягивается новый трубопровод, который наращивается в начальном колодце секциями на конической резьбе длиной 650 мм. По достижении конечного колодца пневмомолот с расширителем извлекается на поверхность.
Технические характеристики
Диаметр пневмомолота, мм | 185 |
Диаметр заменяемых труб, мм | 200-250 |
Диаметр прокладываемых труб, мм | 315 |
Длина прокладываемого трубопровода, м | 50 |
Диаметр колодцев, из которых ведется прокладка, м | 1,0 |
Рабочее давление сжатого воздуха, МПа | 0,6 |
Расход сжатого воздуха, м.куб/мин | 10,2 |
Материал заменяемых труб | керамика, асбоцемент, бетон |
Материал прокладываемых труб | полиэтилен |
Производительность комплексов (без учета подготовительных работ) | до 6 м/час |
Масса комплекса, кг | 750 |

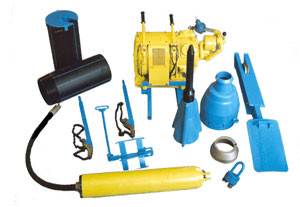

Комплектация
- Пневмомолот МПС 62Б.00.000 – 1 шт.
- Расширитель МПС 71.000.01 – 1 шт.
- Анкер МПС 11А.000 – 1 шт.
- Устройство подтягивания труб МПС 72.000.02 – 1 шт.
- Устройство для подтягивания пневмомолота МПС90.00.000 (лебедка) – 1 шт.
- Крюк для подтягивания троса МПС 73.000 – 1 шт.
- Подложка для пневмомолота МПС62Б МПС 75.000 – 1 шт.
- Ключ трубный МПС 13.000.04 – 2 шт.
- Шланг СО134А.08.000 – 40 м.
Прайс лист
Артикул | Наименование | Цена, руб | |
---|---|---|---|
МПС01.01 | Комплекс для бестраншейной замены коммуникаций МПС-01.01 | 3341104.50 |
