Пневмопробойник для проходки скважин СО-144А
Производитель: Нова Тек (Украина)

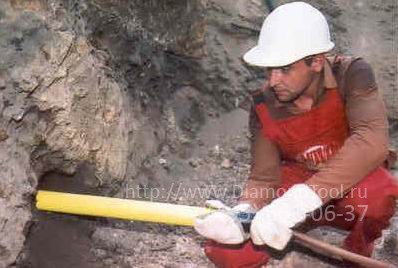

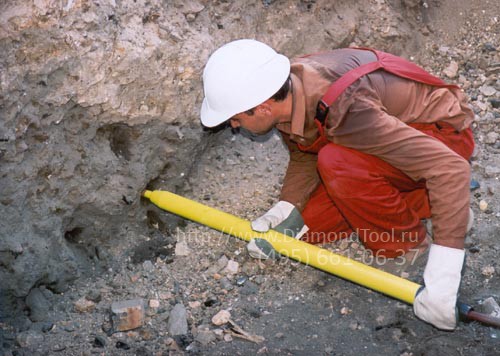

Машина СО 144А представляет собой устройство, позволяющее механизировать проходку скважины в грунте. Проходка скважин осуществляется за счет деформации (уплотнения) грунта в стороны от оси скважины. Зона практически ощутимых деформаций грунта не превышает трех-пяти диаметров скважины. Точность проходки скважины зависит от точности прицеливания при пуске машины и свойств грунта. После внедрения машины в грунт корректировка невозможна. Машина СО144А работает от стационарного или передвижного источника сжатого воздуха.
Машина СО144А предназначена для пробивания сквозных и глухих горизонтальных, наклонных и вертикальных скважин Ø70 мм, сквозных горизонтальных и наклонных скважин Ø100 мм и Ø120 мм (с применением расширителей) в уплотняемых грунтах на глубинах заложения 0,6 м и более от поверхности. Скважины могут пробиваться для бестраншейной прокладки подземных коммуникаций без нарушения поверхности почв, покрытия дорог и наземных сооружений, а также для других строительных целей.
Особенно эффективно применение машины при проходке скважин:
- под шоссейными дорогами, автострадами и улицами;
- под железнодорожными и трамвайными путями;
- при реконструкции подземных коммуникаций на территории заводов, фабрик, шахт и др.предприятий;
- между тоннелями и штреками.
С помощью механизма реверсирования (натяжного) можно изменить направление движения машины – возвращать ее назад при проходке глухих скважин или в аварийных ситуациях.
Технические характеристики
Диаметр пробиваемых скважин (без расширителя), мм | 70 |
Диаметр пробиваемых скважин (с расширителем ), мм | 100, 120 |
Длина пробиваемой скважины, м | 30 |
Скорость пробивания скважин (без расширителя), м/с | 15*10-3 |
Длина (без расширителя, раструба и рукава), мм | 1350 |
Диаметр корпуса (без расширителя, раструба и рукава), мм | 71 |
Энергия единичного удара, Дж | 46 |
Частота ударов, Гц | 6,8 |
Рабочее давление сжатого воздуха, Мпа | 0,6 |
Расход воздуха, м3/с-1 | 0,025 |
Масса машины (без расширителя, раструба и шланга), кг | 28 |
КОМПЛЕКТ ПОСТАВКИ
- Ударный узел.
- Раструб Ø120мм.
- Расширитель Ø100мм.
- Шланг Ø 16мм (40 м).
- Инструменты и принадлежности.
Презентация пневмопробойника СО144А
