Реверсивный пневмопробойник ИП4605А
Производитель: Нова Тек (Украина)

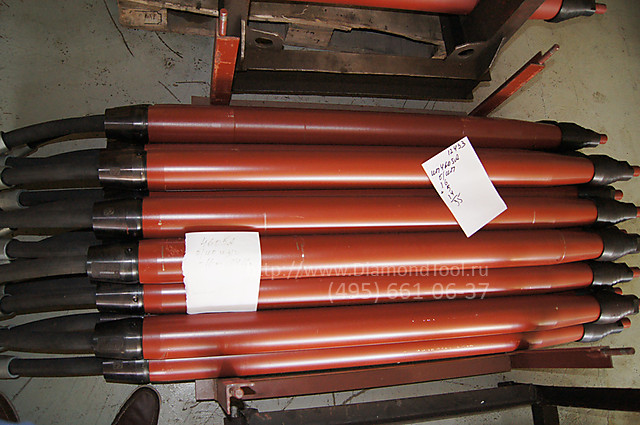

Пневмопробойник реверсивный ИП4605А представляет собой пневматическую машину ударного действия работающую от стационарного или передвижного источника сжатого воздуха. Использование пневмопробойника дает возможность механизировать проходку скважин в грунте в основном при бестраншейной прокладке подземных коммуникаций.
Проходка скважин осуществляется за счет деформации (уплотнения) грунта в стороны от оси скважины. Зона практически ощутимых деформаций грунта не превышает пяти диаметров скважины. Точность проходки скважины определяется точностью прицеливания при запуске и свойствами грунта. После внедрения в грунт пневмопобойник не поддается корректировке.
Пневмопробойник предназначен для пробивания сквозных и глухих горизонтальных и наклонных скважин Ø95мм, сквозных горизонтальных и наклонных скважин Ø180мм (с применением расширителя) в уплотняемых грунтах. Пройденные пневмопробойником скважины используются для укладки в них кожухов и различного рода коммуникаций (кабельных, трубопроводных и.т.п.).
Особенно эффективно применение пневмопробойника при устройстве коммуникационных переходов под авто- и железными дорогами, на территории действующих предприятий, в зонах насаждений и т.п.
Технические характеристики
| Диаметр пробиваемых скважин без расширителя, мм, не менее | 95 |
| Диаметр пробиваемых скважин с расширителями, мм, не менее | 180 |
| Длина пробиваемых скважин, м, не более | 40 |
| Энергия единичного удара, Дж | 100 |
| Частота ударов, Гц | 5,4 |
| Рабочее давление сжатого воздуха, МПа | 0,6 (+-0,06) |
| Расход сжатого воздуха, куб.м/с | 0,063 |
| Скорость пробивания скважины, м/с | 0,015 |
| Длина (без расширителя и шланга), мм | 1500 |
| Диаметр (без расширителя и шланга), мм | 95 |
| Масса(без расширителя и шланга), кг | 55 |
Комплект поставки
- Ударный узел
- Расширитель Ø 180 мм
- Ступенчатая насадка
- Шланг длиной 40 м
- Комплект инструмента и принадлежности
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

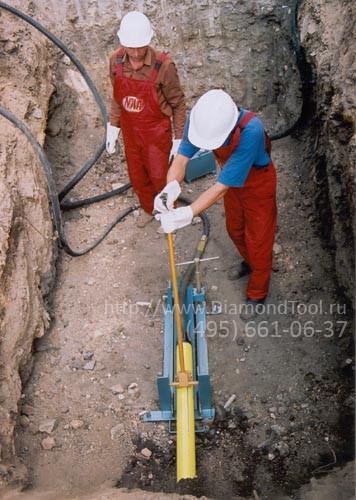

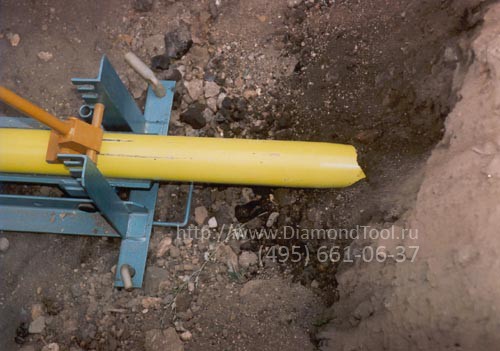

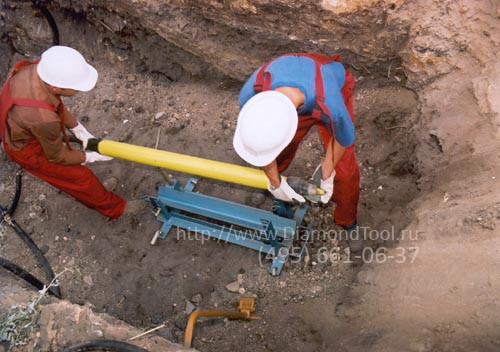

- Стартовое устройство ИК 9214.00.000 – предназначено для запуска машины. Увеличивает точность прицеливания. Применимо для выполнения горизонтальных скважин при прокладке коммуникаций.
- Универсальное стартовое устройство 2015.00.000 – предназначено для запуска машины под углом от 0 до 90 градусов. Применимо для выполнения горизонтальных, наклонных и вертикальных скважин при прокладке коммуникаций, глубинном уплотнении грунтов и выполнения набивных свай. Данное устройство позволяет плавно регулировать угол наклона пневмопробойника.
- Удлинитель ИП4605А.990 – повышает точность проходки скважины.
- Расширители - позволяют осуществлять прокладку труб и пробивание скважин больших диаметров при вторичной проходке: Ø145мм, Ø160мм (не реверсивные).
- Масленка – предназначена для подачи масла для смазывания трущихся частей пробойника. Присоединяется между машиной и компрессором и в процессе работы смазывает трущиеся детали машины. Необходима для подачи масла в ударный узел непосредственно во время работ.
- Комплект запчастей.
Презентация пневмопробойника ИП4605А
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| ИП4605А | Пневмопробойник реверсивный Нова Тек ИП4605А | 475469.41 |  |
