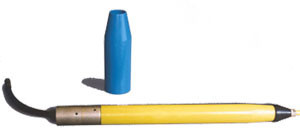

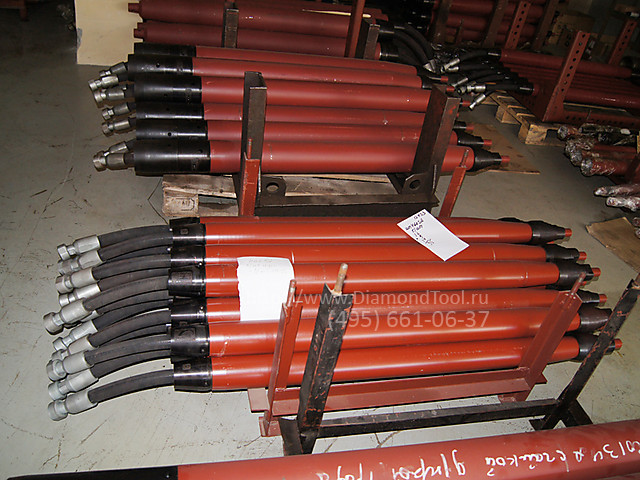

Пневмопробойник ИП4603А для бестраншейной прокладки коммуникаций и забивания труб
Производитель: Нова Тек (Украина)
Пневмопробойник реверсивный ИП4603А представляет собой устройство, позволяющее механизировать проходку скважины в грунте и забивание стальных труб в грунт в основном при бестраншейной прокладке подземных коммуникаций.
Проходка скважин и забивание труб осуществляется за счет деформации (уплотнения) грунта в стороны от оси скважины (трубы). Зона практически ощутимых деформаций грунта не превышает пяти диаметров скважины (трубы). Точность проходки скважины (забивание трубы) зависит от точности прицеливания при пуске устройства и свойств грунта. После внедрения машины (трубы) в грунт корректировка невозможна. Пневмопробойник ИП4603А работает от стационарного или передвижного источника воздуха.
Пневмопробойник предназначен для пробивания сквозных и глухих горизонтальных, наклонных и вертикальных скважин Ø130мм и сквозных скважин Ø200мм (с применением расширителя) в уплотняемых грунтах, а также для забивания в грунт или предварительно пробитую скважину стальных труб с внутренним диаметром 100 – 120мм. Модель ИП4603АМ имеет возможность затягивать полиэтиленовую трубу Ø110мм с помощью гайки для протяжки труб при одновременной проходке скважины.
Также используется для выбивания из грунта труб с внутренним диаметром от 40мм до 120мм, протягивания труб, формирования в грунте асбоцементных и бетонных трубопроводов, бетонных и железобетонных свай, рыхления слежавшихся насыпных материалов, глубинного уплотнения насыпных и осадочных грунтов. Пройденные пневмопробойником скважины используются для укладки в них кожухов и различного рода коммуникаций (кабельных, трубопроводных и.т.п.).
Особенно эффективно применение пневмопробойника при устройстве коммуникационных переходов под автомобильными и железными дорогами, на территориях действующих предприятий, в зонах зеленых насаждений и т.п.
Технические характеристики пневмопробойника ИП4603А
Диаметр пробиваемых скважин без расширителя, мм, не менее: | 130 |
Диаметр пробиваемых скважин с расширителями, мм, не менее: | 200 |
Длина пробиваемых скважин, м, не более | 40 |
Длина забиваемой трубы, м, не более | 20 |
Энергия единичного удара, Дж | 250 ± 10% |
Частота ударов, Гц | 6.2 ± 10% |
Рабочее давление сжатого воздуха, МПа | 0.6 ± 0.06 |
Расход сжатого воздуха, куб.м./с | 0.073 |
Скорость пробивания скважины, м/с | 0.3*10-3 – 13*10-3 |
Скорость забивания трубы, м/с | 6*10-3 – 4.86*10-3 |
Длина (без расширителя и шланга), мм | 1500 |
Диаметр (без расширителя и шланга), мм | 130 |
Масса пневмопробойника (без расширителя и шланга), кг | 90 |
Комплект поставки
- Ударный узел.
- Расширитель Ø200мм.
- Ступенчатая насадка.
- Шланг Ø25мм (40 м).
- Инструменты и принадлежности.
Дополнительные опции

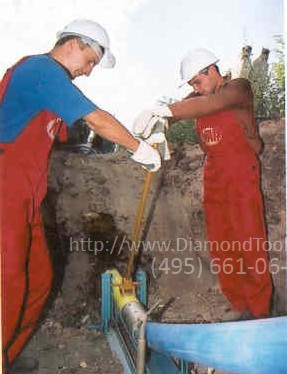

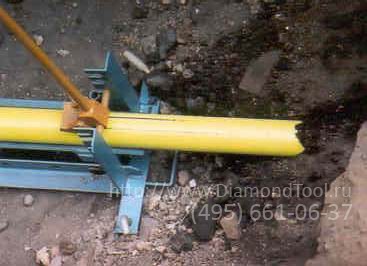

- Стартовое устройство ИК 9214.00.000 – предназначено для запуска машины. Увеличивает точность прицеливания. Применимо для выполнения горизонтальных скважин при прокладке коммуникаций

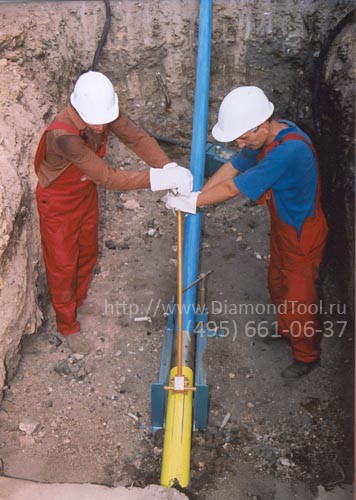

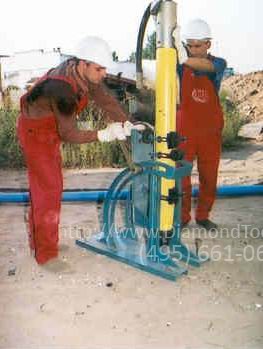

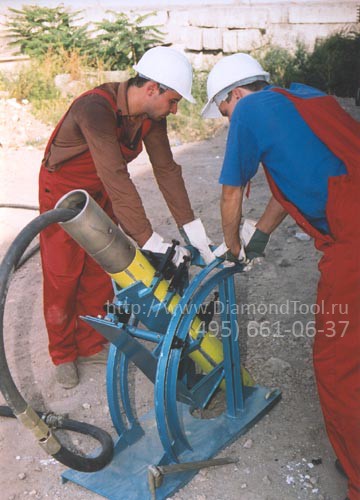

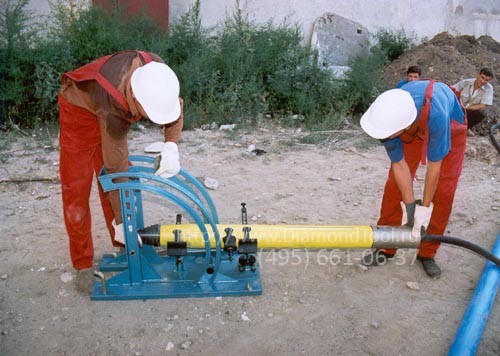

- Универсальное стартовое устройство 2015.00.000 – предназначено для запуска машины под углом от 0 до 90 градусов. Применимо для выполнения горизонтальных, наклонных и вертикальных скважин при прокладке коммуникаций, глубинном уплотнении грунтов и выполнения набивных свай. Данное устройство позволяет плавно регулировать угол наклона пневмопробойника.
- Удлинитель ИП4603Б.30.000 – повышает точность проходки скважины.
- Расширители - позволяют осуществлять пробивание скважин больших диаметров при вторичной проходке: Ø150мм, Ø160мм, Ø180мм, Ø200мм (не реверсивные).
- Масленка – предназначена для подачи масла для смазывания трущихся частей пробойника. Присоединяется между машиной и компрессором и в процессе работы смазывает трущиеся детали машины. Необходима для подачи масла в ударный узел непосредственно во время работ.
- Устройство для подтягивания труб ИП4603А.10.000 – применяется с машиной ИП4603АМ при затягивании полиэтиленовой трубы. Устанавливается на конце полиэтиленовой трубы и поджимает трубу к задней гайке машины, таким образом происходит затягивание трубы при одновременной проходке скважины.
- Комплект запчастей.
Презентация пневмопробойника ИП4603А
Прайс лист
Артикул | Наименование | Цена, руб | |
---|---|---|---|
ИП4603А | Пневмопробойник реверсивный НоваТек ИП4603А | 624346.00 |
