Пневмопробойник СО-134А - машина для проходки скважин и забивания труб
Производитель: Нова Тек (Украина)
Машина СО-134А представляет собой устройство, позволяющее механизировать формирование скважин в грунте, а также укладку в грунт кожухов, при бестраншейной прокладке подземных коммуникаций.

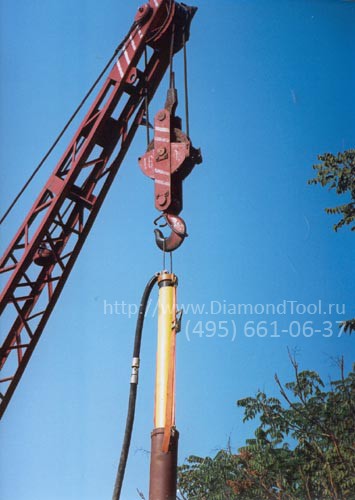

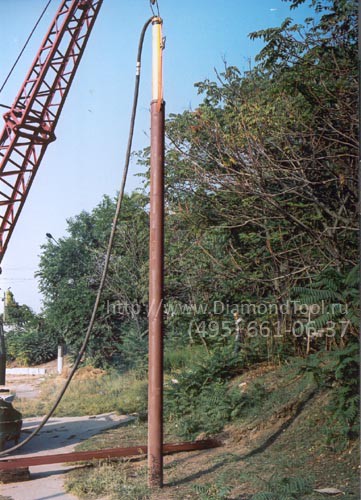

Машина предназначена для проходки в уплотненных грунтах сквозных и глухих горизонтальных, наклонных и вертикальных скважин диаметром 155мм, сквозных горизонтальных и наклонных скважин диаметром до 300мм (с применением расширителей), а также для забивания в грунт или в предварительно пробитую скважину стальных труб диаметром до 325 мм.
Машина представляет собой пневматический ударный узел с набором дополнительных приспособлений и работает от стационарного или передвижного источника сжатого воздуха.

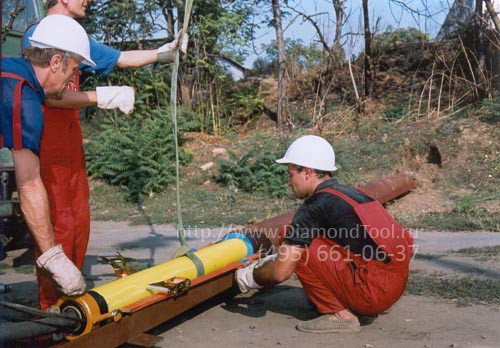

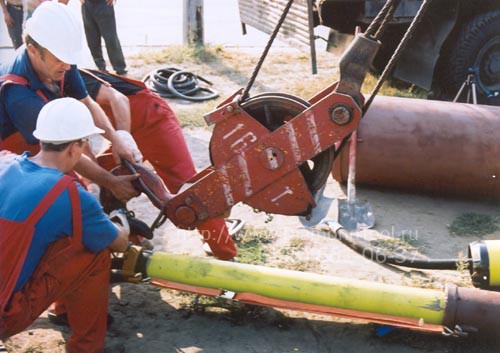

Проходка скважин и забивание труб осуществляется за счет уплотнения грунта в стороны от оси машины. Зона практически ощутимых деформаций грунта не превышает трех-пяти диаметров машины (трубы).
Пройденные машиной СО-134А скважины предназначены для укладки в них кожухов или различного рода коммуникаций – кабельных, трубопроводных и т.п. Вертикальные скважины могут быть использованы для образования набивных свай или для глубинного уплотнения грунтов. Стальные трубы, забитые в грунт машиной, используются либо непосредственно в качестве трубопроводов, либо в качестве кожухов для укладки коммуникаций.
Особенно эффективно применение машины при устройстве коммуникационных переходов под автомобильными и железными дорогами, на территориях действующих предприятий, в зонах зеленых насаждений и т.п.

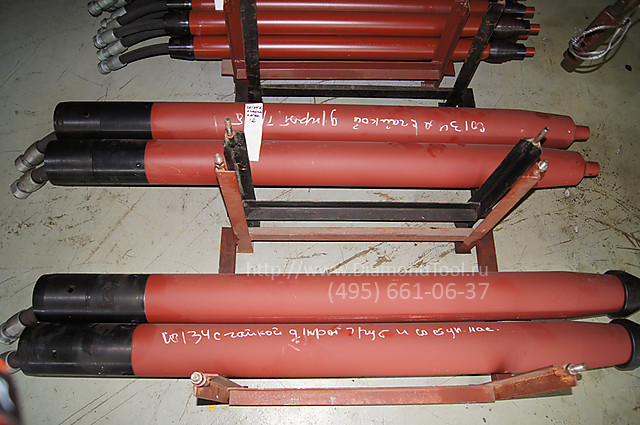

Существуют другие модели данной машины:
1. СО134АМ1 – со ступенчатой насадкой;
2. СО134АМ2- со ступенчатой насадкой и гайкой для протяжки труб (затягивает полиэтиленовую трубу Ø140мм при одновременной проходке скважины);
3. СО134АМ3 – с гайкой для протяжки труб.
Технические характеристики реверсивного пневмопробойника
| Диаметр пробиваемых скважин (без расширителя ), мм, не менее: | 155 |
| Диаметр пробиваемых скважин (с расширителем), мм, не менее: | 245 |
| Длина пробиваемой скважины, м, не более | 40 |
| Скорость пробивания скважины, м/с | 16*10-3 |
| Скорость забивания труб, м/с | 5*10-3 |
| Длина забиваемых труб, м | 30 |
| Длина, мм | 1700 |
| Диаметр корпуса, мм | 155 |
| Энергия единичного удара, Дж | 500 |
| Частота ударов, Гц | 4,2 |
| Рабочее давление сжатого воздуха, Мпа | 0,6 |
| Расход воздуха, м3/с-1 | 0,133 |
| Масса, кг | 150 |

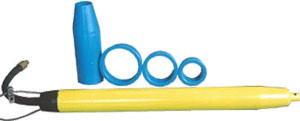

Комплект поставки
- Ударный узел.
- Комплект насадок (Ø219, 273, 325мм).
- Шланг Ø38мм (40 м).
- Инструменты и принадлежности.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
- Стартовое устройство ИК 9214.00.000 – предназначено для запуска машины. Увеличивает точность прицеливания. Применимо для выполнения горизонтальных скважин при прокладке коммуникаций.
- Удлинитель СО134.07.000 – повышает точность проходки скважины.
- Расширители - позволяют осуществлять прокладку труб и пробивание скважин больших диаметров при вторичной проходке: Ø200мм, Ø245мм, Ø273мм, Ø300мм (не реверсивные).
- Масленка – предназначена для подачи масла для смазывания трущихся частей пробойника. Присоединяется между машиной и компрессором и в процессе работы смазывает трущиеся детали машины. Необходима для подачи масла в ударный узел непосредственно во время работ.

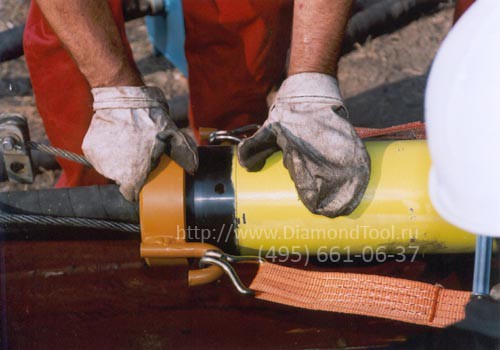

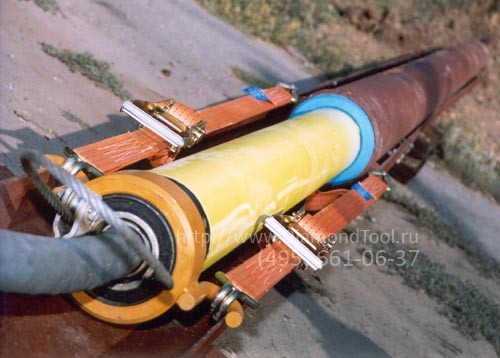

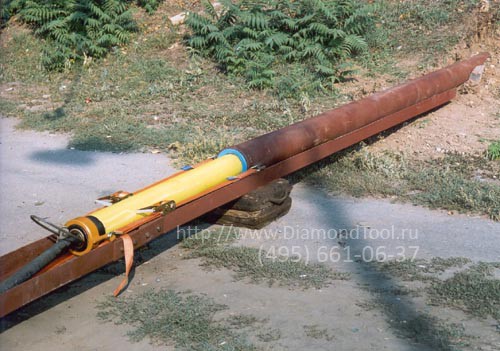

- Насадка СО134А.40.100 – позволяет крепить машину к трубе с помощью ремней.
- Ступенчатая насадка СО134А.00.104 – повышает точность проходки скважин в каменистых грунтах.
- Пневмовытеснитель грунта – предназначен для удаления грунта из труб Ø108-530мм (при забивании труб открытым концом) посредством сжатого воздуха.
- Комплект запчастей.
Презентация реверсивного пневмопробойника СО-134А
Прайс лист на пневмопробойники модели СО-134
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| СО134А | Машина для проходки скважин и забивания труб Нова Тек СО-134А | 1071239.50 |  |
| СО134АМ1 | Машина для проходки скважин и забивания труб Нова Тек со ступенчатой насадкой СО134АМ1 | 1119592.50 | |
| СО134АМ2 | Машина для проходки скважин и забивания труб Нова Тек со ступенчатой насадкой и гайкой для протяжки труб СО134АМ2 | 1181447.88 | |
| СО134АМ3 | Машина для проходки скважин и забивания труб Нова Тек с гайкой для протяжки труб СО134АМ3 | 1132268.50 | |
